一、單法蘭液位變送器概述
單法蘭液位變送器是一種直接安裝在管道或者容器上的現場變送器。單法蘭液位變送器可對各種容器進行液位、密度的精確測量，它分為平法蘭何插入式法蘭兩種，由于隔離膜片直接與液體介質相接觸，無需將正壓側用導壓管引出，因此適用于高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的測量
目前對密閉容器中的液位測量方法很多，常見的測量儀器有磁翻板液位計，單法蘭差壓液位計，雙法蘭差壓液位計、雷達液位計等。磁翻板液位計在某些特定環境下浮子容易失去磁性，導致液位計失靈；雷達液位計精度高，單成本投入較大，同時在運行初期由于信號干擾源較多，對測量影響較大，需要頻繁切除虛假信號，單法蘭差壓液位計成本較低，測量精度高，干擾源少，所以單法蘭差壓液位計在測量密閉容器中的液位比較常用。
二、單法蘭液位變送器特點

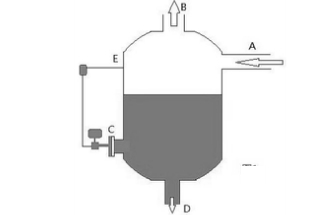

單法蘭液位變送器分插入式和平法蘭兩種，兩種液位變送器的測量原理和安裝方式夾板一樣，單不同的工藝條件對變送器的測量數據影響是非常大的，以制鹽行業蒸汽冷凝水為例（見圖），A為蒸汽冷凝水進口，B為蒸汽出口，C為單法蘭液位變送器安裝位置，D為蒸汽冷凝水排水管道，E為單法蘭液位變送器負壓側取壓點。
在液位計選型過程中，往往會忽略水流對壓力的影響，若A點玉桶切線垂直，則桶內的水不會形成漩渦，但從A點下落的水柱會影響到C點壓力的測量，從而造成單法蘭液位變送器正側測量數據的不穩定。若A點與桶切線不垂直，則桶內水會形成漩渦，無論C點在什么位置，都會造成單法蘭液位變送器的正壓側測量數據失真。
三、平法蘭液位變送器與插入式單法蘭液位變送器
某公司在開始選型的時候由于沒有注意到水流對壓力的影響，選用插入式單法蘭液位變送器，在投入使用后液位經常偏低，由于液位計數據不準確，自動調節液位的調節閥無法正常工作，只有靠現場操作工觀察玻璃管液位計進行桶內的液位調節，增加工作量，并且液位控制不好，給生產造成了很大的影響。
開始懷疑是單法蘭液位變送器的問題，后檢測發現在實驗室內該液位變送器一切正常。仔細觀察現場工藝管道，發現該液位變送器測量值忽大忽小，經分析認為是水流造成液位變送器正壓測量數據失真。
