壓力變送器接線方法
時間: 2023-03-20 16:28:08
瀏覽次數：886
壓力變送器的*大輸出電流不超過3OmADC因為壓力變送器通過電容藕合接地，所以檢查絕緣電阻時，不能用高于1OOV的高阻表，壓力變送器電路檢查應采用不大于1OOV的電壓。
1、二線制的壓力變送器，+極出來接PLC AI 模塊的-;-極出來接PLC AI 模塊的+。
2、三線制的壓力變送器，信號+出來接PLC AI 模塊的+：公用-出來接PLC AI 模塊的-：剩下的24dc+接24v電源+
3、四線制的壓力變送器，信號+出來接PLC AI 模塊的+：信號-出來接PLC AI 模塊的-：剩下的24dc+接24v電源+：24dc-接24v電源-。

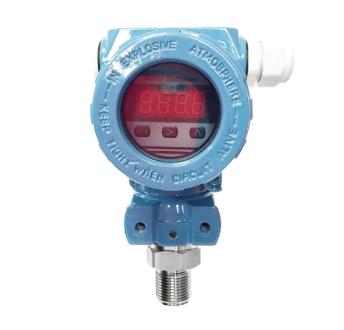

壓力變送器接線方法
信號端子設置在電氣盒的一個獨立艙內。接線時，可擰下接線側的表蓋。位移傳感器上面的端子是信號端子，下面的端子是指示表連接端子。下面端子上的電流和信號端子上的電流一樣，都是4-2OmADC，它可用來連接指示表頭。
壓力變送器電氣殼體上的穿線孔，應當密封或者塞住(用密封膠)，以避免電氣殼內潮氣積聚。如果穿線孔不密封，則安裝送器時，應使穿線孔朝下，以便容易排除液體。
壓力變送器的*大輸出電流不超過3OmADC因為壓力變送器通過電容藕合接地，所以檢查絕緣電阻時，不能用高于1OOV的高阻表，壓力變送器電路檢查應采用不大于1OOV的電壓。
