壓力變送器常用來測量物體的壓力、差壓、真空、液位、流量和密度等。能將所測的壓力值、壓力變量轉換成標準的電流、電壓信號。
壓力變送器根據壓力變量與電流、電壓信號的連續函數關系，將壓力變量轉換為可傳送的標準化輸出信號。在工作過程中，介質壓力令壓力變送器的敏感元件發生形變，引起電阻、電感和電容變化，根據給定的函數關系，得到輸出信號。
壓力變送器結構原理：
被測介質的壓力通過δ室的隔離膜片(LT和帶1199的DP/GP遠傳變送器則是被測壓力先經過一次隔離膜片和充滿硅油或氟油的全密封的毛細管系統再被傳到δ室的隔離膜片)和其中的灌充油傳到中心的測量膜片上。除AP型壓力變送器，其測量膜片的另一側是真空基準點外，其它品種的測量膜片的另一側不是大氣壓力，就是被測差壓的低壓側。測量膜片是一種預張緊的彈性元件，其位移與被測介質的壓力成正比，*大的位移只有0.10mm，測量膜片的位置由它兩側的電容固定極板檢測出來。測量膜片和兩電容固定極板的差動電容被放大電路線性地轉換成4～20mADC的二線制電流信號。
壓力變送器的優點：
1.被測介質廣泛，可測水、油、與壓力變送器材質兼容的糊狀物等。
2.耐腐性，具有高精度、高穩定的特點。
3.體積小、重量輕，安裝、使用、維護方便。
4.抗干擾性，可直接感應被測介質的壓力，不受介質起泡、沉積等雜質的影響。
壓力變送器在生產生活中經常會使用到，那么大家都使用壓力變送器實現了哪些功能呢？壓力變送器有兩線制、三線制和四線制，同時還分為智能和非智能、氣動和電動、本安型和隔爆型等類型。
壓力變送器接線方式？現場安裝圖壓力液位變送器接線圖壓力變送器怎么調零？
壓力變送器接線液位變送器接線圖變送器接線
兩線制、三線制、四線制壓力變送器接線方式：

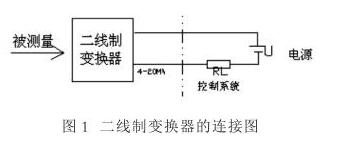

圖1為二線制變換器的接線圖。直流電源U（24V）通過兩根線向現場的變換器供電，同時這兩根線又是輸出信號（4～20mA）的傳輸線。輸出的電流信號需經過標準電阻RL=250Ω轉換為電壓UL=IRL=（1～5）U送至控制器。這種二線制變換器的特點是只用于檢測信號而沒有控制功能。

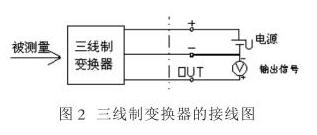

三線制變換器的接線圖如圖2所示，電流輸出系統除了兩根電流傳輸線以外，還有一根電源線向變壓器提供電源。三線制就是電源正端用一根線，信號輸出正端用一根線，電源負端和信號負端共用一根線。其供電大多為DC24V，輸出信號有DC4-20mA，負載電阻為250Ω或者DC0-10mA，負載電阻為0-1.5kΩ；有的還有mA和mV信號，但負載電阻或輸入電阻，因輸出電路形式不同而數值有所不同。
由于DC4-20mA、DC1-5V信號制的普及和應用，在控制系統應用中為了便于連接，就要求信號制的統一，為此要求一些非電動單元組合的儀表，如在線分析、機械量、電量等儀表，能采用輸出為DC4-20mA信號制，但是由于其轉換電路復雜、功耗大等原因，難于全部滿足上述的三個條件而無法做到兩線制，就只能采用外接電源的方法來做輸出為DC4-20mA的四線制變送器了。四線制變送器供電大多為AC220V，也有供電為DC24V的。輸出信號有DC4-20mA，負載電阻為250Ω，或者DC0-10mA，負載電阻為0-1.5kΩ；的還有mA和mV信號，但負載電阻或輸入電阻，因輸出電路形式不同而數值有所不同，如圖4.3所示。
輸入接收儀表的是電流信號，如將電阻RL并聯接入時，則接收的就是電壓信號了。由于各種變送器的工作原理和結構不同，從而出現了不同的產品，也就決定了變送器的兩線制、三線制、四線制接線形式。
壓力變送器是一種將壓力轉換成氣動信號或電動信號進行控制和遠傳的設備。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。
